产品介绍
单缸圆锥破碎机是一种高产率的破碎机。外形非常的简洁紧凑，因为通过底部单缸的特殊设计结构，完成了排料口直接调节、预防过铁、清腔的三个重要功能。单缸液压圆锥破碎机通过单个液压缸升降动锥，实现了排矿口调整、清腔、过铁和过载保护等多种功能；配置电子智能排矿口控制系统，实现了更多生产过程控制和作业优化功能。可广泛应用于各黑色、有色、非金属矿山及砂石料等工业领域。

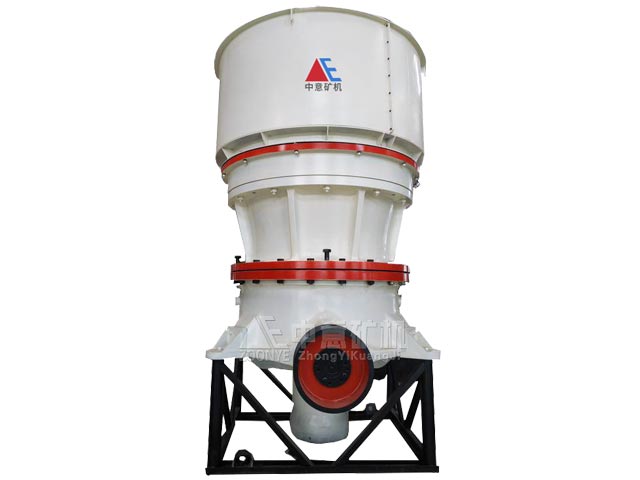

高清大图
工作原理
单缸液压圆锥式破碎机和大多数圆锥破碎机一样是利用正立和倒立的两个圆锥之间的间隙，进行物料破碎的。单缸液压圆锥破碎机的本体主要由供料装置部、上机架 部、下机架部、破碎圆锥部、传动部、偏心套部及液压缸部组成。在工作时，电机带动皮带轮传动到小齿轮，小齿轮带动大齿轮转动，大 齿轮和偏心套固定为一体，大齿轮的转动迫使主轴一起转动，由于有偏心，破碎壁和轧臼壁之间的间距有周期性的增大和减小，使物料达到了破碎的目的。出料口大 小的调整：底部液压缸的一个功能在于调节主轴的上下位置，从而调节动锥和外锥衬板之间的间距。这个间距变小了，破碎机的出料粒度就小；这个间距 变大了，破碎机的出料粒度就大。同时，选用不同的破碎腔型，选用不同的偏心套也能够改变物料的出料大小。
性能优势
单缸液压圆锥式破碎机的优势在于不增大设备规格的情况下，通过对主要部件结构的更新，提高了破碎机的生产能力，使破碎出的产品中细粒级含量更高，小于闭口 边排料口粒的含量可达80％，并且产品腔型通过模块化设计，可以根据客户的需求，只需更换部分配件，就可实现从粗碎到细碎的转换，而不必更换整机设备。
1、设备更加坚固耐用，采用超大直径主轴和重型化主机架；
2、液压调整安全快捷；

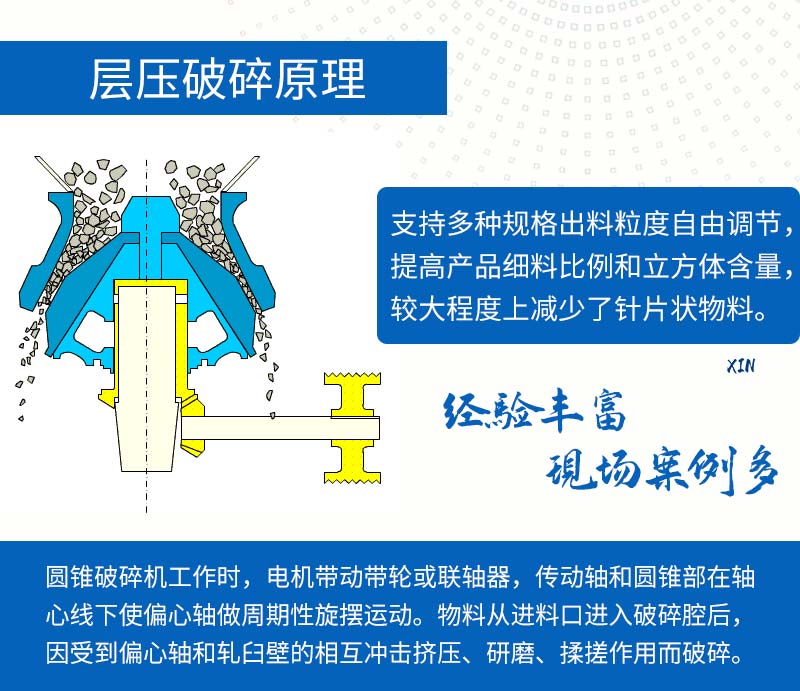

3、采用层压破碎原理，产品粒型好；
4、采用自动化控制，提高了破碎机的作业率；
5、破碎挤满给料，提高衬板的利用率；
6、给料口更大，提高了破碎系统的处理能力；
7、采用品质优质的钢材，性能可靠，操作安全。
本文编辑：中意QHC
技术参数
| 型号规格 | 最大给料尺寸(mm) | 排料口范围(mm) | 处理能力(t/h) | 功率(kw) |
| CH420 | 135 | 4-35 | 22-128 | 90 |
| CS420 | 240 | 19-38 | 70-168 | 90 |
| CH430 | 185 | 5-38 | 37-219 | 132 |
| CS430 | 360 | 19-51 | 91-344 | 160 |
| CH440 | 215 | 6-44 | 68-413 | 250 |
| CS440 | 450 | 25-54 | 195-601 | 250 |
| CH660 | 275 | 10-51 | 143-662 | 315 |
| CS660 | 560 | 38-83 | 318-1050 | 315 |
| CH870 | 300 | 10-70 | 280-1512 | 520 |
| CH880 | 370 | 8-70 | 309-2128 | 600 |
备注：普通型为一般配置，高配型为电脑触摸屏外加PLC控制。CS为标准腔型，CH为短头细碎型
