产品介绍

　　直线振动筛简称直线筛，是一种运动轨迹为直线的中、细筛分设备。ZKR直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。

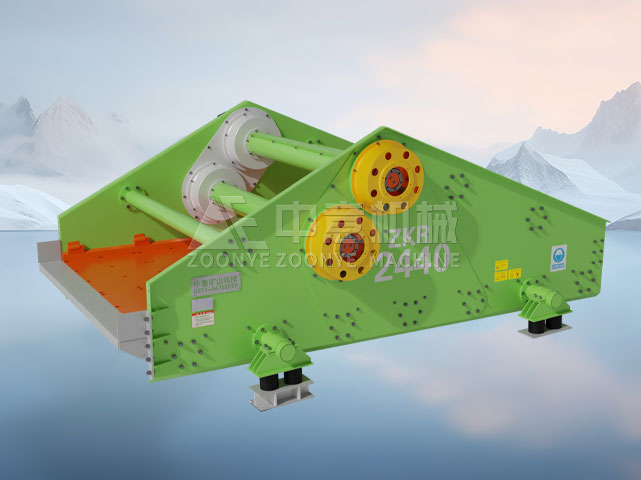

直线筛

ZKR直线振动筛结构组成

　　直线振动筛由振动源、筛体、筛网、减振装置和底托等组成。

直线筛结构组成

高清大图

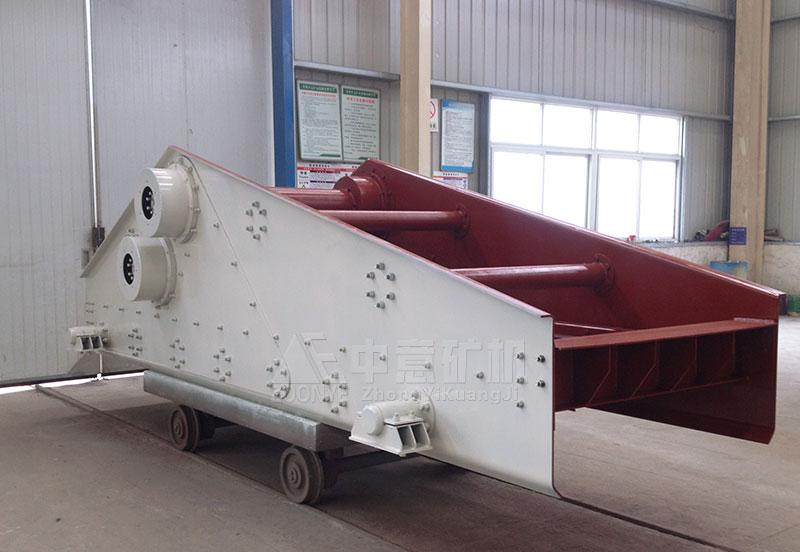

ZKR直线筛实拍

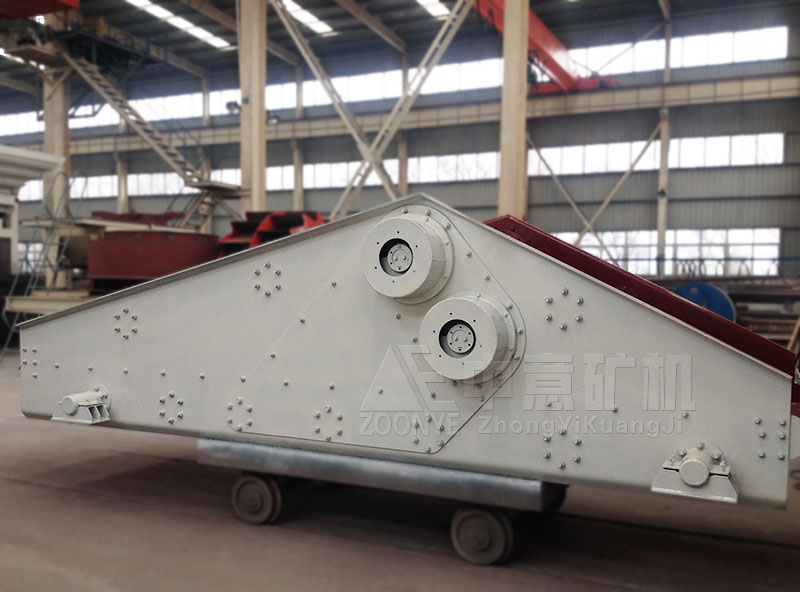

ZKR直线筛车间实拍


ZKR直线筛

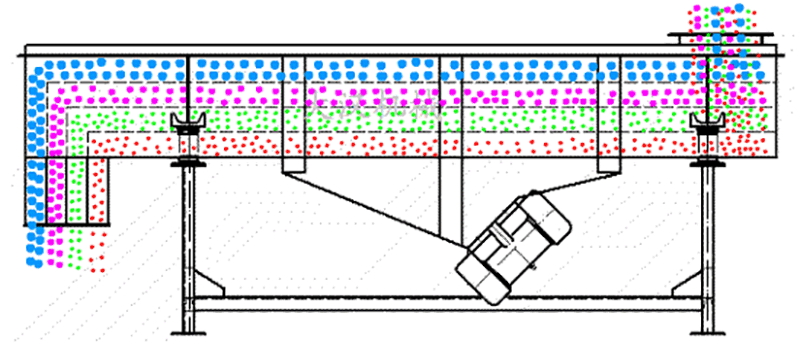

工作原理

　　直线振动筛采用双激振器驱动，当两台激振器做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。


工作原理

性能优势

直线筛优势

直线筛厂家

本文由zfq添加

技术参数

型号筛网层数筛孔尺寸(mm)筛网面积(㎡)*给料粒度振动频率(r/min)双振幅(mm)处理能力(m3/h)电机功能(Aw)
ZKR123010.25～133.6150167～95～405.5×2
2ZKR123020.25～133.6×2150167～95～405.5×2
ZKR144510.25～506.3300167～910～2107.5×2
2ZKR144520.25～506.3×2300167～910～21011×2
ZKR164510.25～507.2300167～914～25011×2
2ZKR164520.25～507.2×2300167～914～25015×2
ZKR165210.25～508.4250167～990～27011×2
2ZKR165220.25～508.4×2250167～990～2715×2
2ZKR185220.25～509.45250167～918.9～37811×2
ZKR185210.25～509.45250167～918.9～37811×2
ZKR184510.25～508.1300167～918～32415×2
2ZKR184520.25～508.1×2300167～918～32418.5×2
ZKR204510.25～509300167～921～36018.5×2
2ZKR204520.25～509×2300167～921～36022×2
ZKR206010.25～5012300167～924～48018.5×2
2ZKR206020.25～5012×2300167～924～48022×2
ZKR244510.25～5010.8300167～921～43222×2
2ZKR244520.25～5010.8×2300167～921～43222×2
ZKR245210.25～5012.6300167～925～50422×2
2ZKR245220.25～5012.6×2300167～925～50422×2
ZKR246010.25～5014.4300167～927～54022×2
2ZKR246020.25～5014.4×2300167～927～54022×2
ZKR304510.25～5013.5300167～931～63022×2
2ZKR304520.25～5013.5×2300167～931～63030×2
ZKR305210.25～5015.6300167～936～72030×2
2ZKR305220.25～5015.6×2300167～936～72030×2
ZKR306010.25～5018300167～932～64830×2
2ZKR306020.25～5082×2300167～932～64830×2
ZKR364510.25～5016.2300167～937～75630×2
2ZKR364520.25～5016.2×2300167～937～75637×2
ZKR365210.25～5018.9300167～942～84630×2
2ZKR365220.25～5018.9×2300167～942～84637×2
ZKR366010.25～5021.6300167～954～108030×2
2ZKR366020.25～5021.6×2300167～954～108037×2
