产品介绍
YK系列圆振动筛，是常见的砂石厂筛分设备，其目的是为了大大小规格不同的物料筛分分级，以此来满足自身施工要求。该设备是通过不同目数的筛网来进行筛选作业，通过较大振幅将不合格的物料拦截，选出适合粒径的产品。圆振动筛也称为圆振筛，是一种做圆形振动、多层数、高产新型振动筛。因其具有结构可靠、筛分效率高、振动噪音高、激振力强等优点，在建材、交通、能源、矿山及化工等行业的产品分级中有广泛应用。
圆振动筛主要是由振动器、筛箱、筛网及减震弹簧等部分组成。筛面固定于筛箱上，筛箱由弹簧悬挂或支承，主轴的轴承安装在筛箱上，主轴由带轮带动而高速旋转。振动器采用块偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧。圆振筛的筛面为倾斜布置，倾斜角度为15-25度之间，筛面倾角的调整可通过改变弹簧支座位置高度来 。

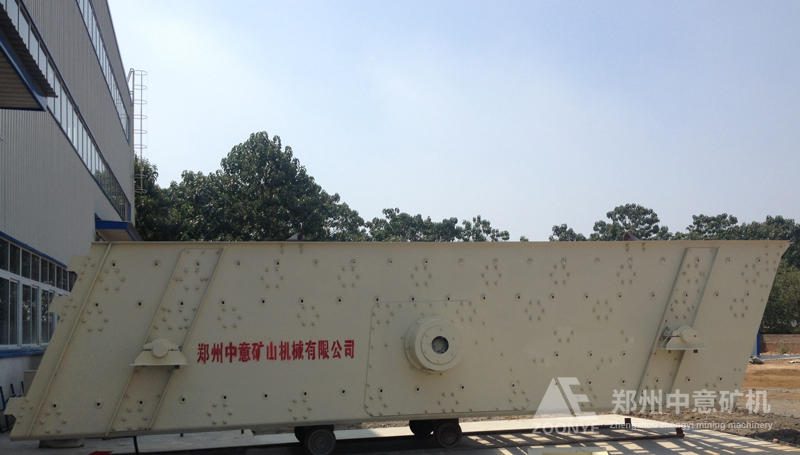

高清大图

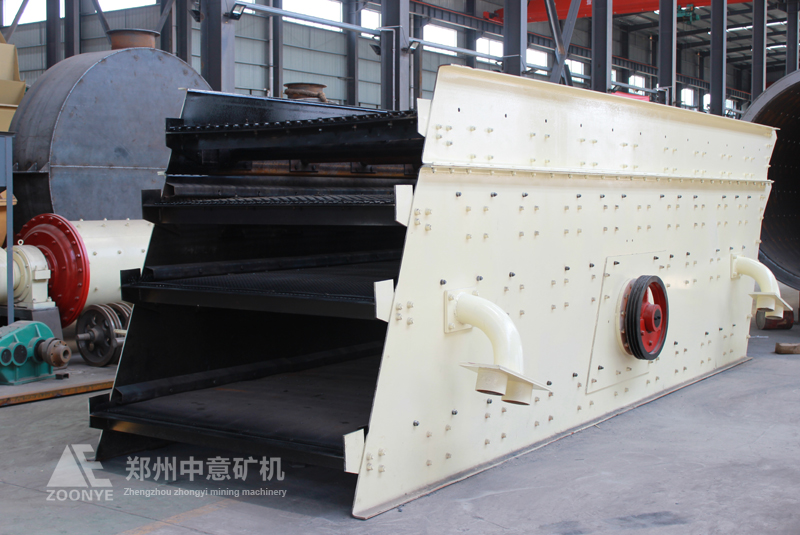

车间展示

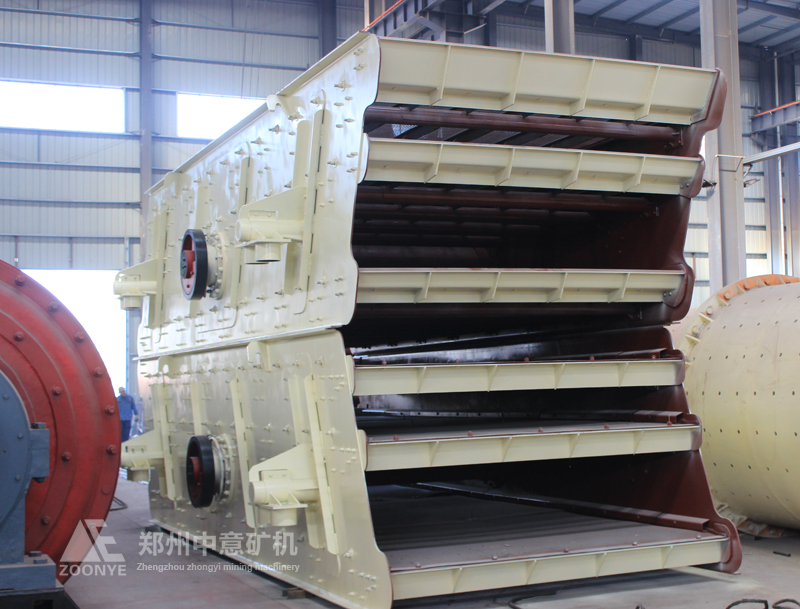

车间实拍

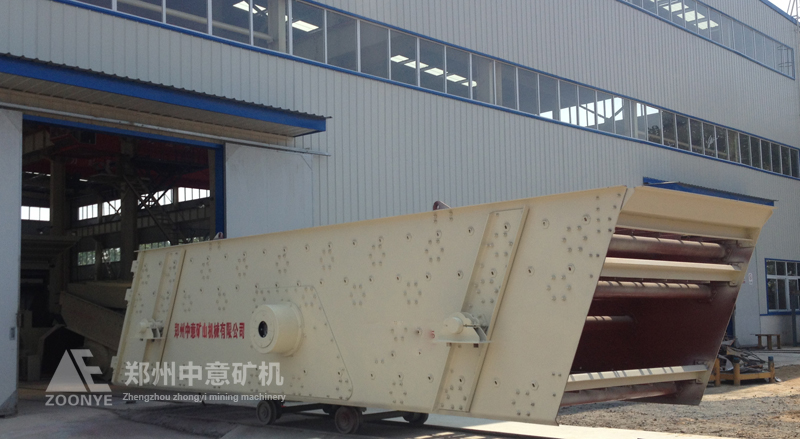

高清实拍

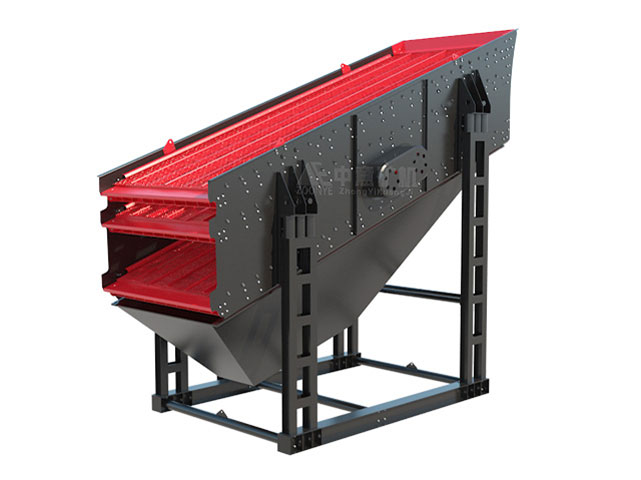

YK圆振动筛

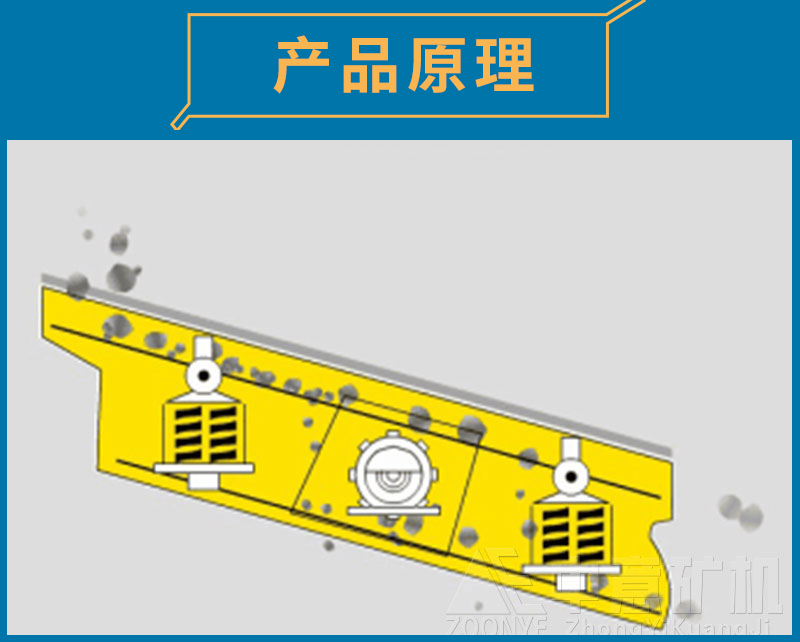

工作原理
圆振动筛的筛箱运动轨迹为圆形或椭圆形，圆振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。圆振动筛为单轴振动器,固定在筛箱上的主轴由电机带动告速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。
性能优势
1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。
2、构造简单、拆换筛面方便。
3、节能降耗,筛分每吨物料所消耗的电能少。
本文图片由zfq添加
技术参数
| 型号 | 筛网层数 | 筛网倾角(℃) | 筛网面积(㎡) | 振动频率(r/min) | 双振幅(mm) | 处理能力(m3/h) | 电机功能(Aw) |
| 3YK1225 | 3 | 15 | 2.88 | 970 | 6-8 | 20-120 | 4 |
| YK1235 | 1 | 15 | 4.2 | 970 | 20-150 | 5.5 | |
| 2YK1235 | 2 | 15 | 4.2 | 970 | 20-150 | 5.5 | |
| 3YK1235 | 3 | 15 | 4.2 | 970 | 20-150 | 7.5 | |
| 4YK1235 | 4 | 15 | 4.2 | 970 | 20-150 | 7.5 | |
| YK1545 | 1 | 15 | 6.75 | 970 | 20-150 | 11 | |
| 2YK1545 | 2 | 17.5 | 6.75 | 970 | 22-150 | 15 | |
| 3YK1545 | 3 | 17.5 | 6.75 | 970 | 22-150 | 15 | |
| 4YK1545 | 4 | 17.5 | 6.75 | 970 | 22-150 | 18.5 | |
| 2YK1860 | 2 | 20 | 10.8 | 970 | 32-350 | 15 | |
| 3YK1860 | 3 | 20 | 10.8 | 970 | 32-350 | 22 | |
| 4YK1860 | 4 | 20 | 10.8 | 970 | 32-350 | 30方管框架 | |
| 2YK2160 | 2 | 20 | 12.6 | 970 | 66-720 | 22 | |
| 3YK2160 | 3 | 20 | 12.6 | 740 | 66-720 | 30方管框架 | |
| 3YK2170 | 3 | 20 | 12.6 | 740 | 66-720 | 30 | |
| 4YK2160 | 4 | 20 | 12.6 | 740 | 66-720 | 30 | |
| 2YK2460 | 2 | 20 | 14.4 | 740 | 75-750 | 37 | |
| 3YK2460 | 3 | 20 | 14.4 | 740 | 75-750 | 37 | |
| 4YK2460 | 4 | 20 | 14.4 | 740 | 75-750 | 37 | |
| 2YK2470 | 2 | 20 | 14.4 | 970 | 80-800 | 37 | |
| 3YK2470 | 3 | 20 | 14.4 | 970 | 80-800 | 37 | |
| 4YK2470 | 4 | 20 | 14.4 | 970 | 80-800 | 45 | |
| 2YK2475 | 2 | 20 | 16 | 970 | 120-900 | 37 | |
| 3YK2475 | 3 | 20 | 16 | 970 | 120-900 | 37 | |
| 4YK2475 | 4 | 20 | 16 | 970 | 120-900 | 45 | |
| 3YK3060 | 3 | 20 | 17.4 | 740 | 200-900 | 45 | |
| 4YK3060 | 4 | 20 | 17.4 | 740 | 200-900 | 45 | |
| 2YK3075 | 2 | 20 | 18 | 970 | 200-900 | 37 | |
| 3YK3075 | 3 | 20 | 18 | 970 | 300-1280 | 45 | |
| 4YK3075 | 4 | 20 | 18 | 970 | 300-1280 | 45 | |
| 2YK3060 | 2 | 20 | 17.4 | 740 | 300-1280 | 37 |
