旋回破碎机

产品介绍

　　XHZ旋回破碎机是中意矿机采用新型破碎技术，是一款大产能、智能化的新型粗碎设备。适用于冶金、矿山、破碎各种中等硬度矿石、岩石。其高转速、高破碎容量与优化设计令破碎后的成品具有其优质的立方体型。　

　　该设备利用了液压系统，将更高的转速与冲程结合，提高了破碎比和生产效率，比传统的圆锥式破碎机在产量上提高了40%—60%。该设备结构设计合理，设备耐磨件使用周期长，大大降低了维修与保养费用，将使用寿命提高了30%以上。其优化的设计，特殊的破碎腔与转速相匹配，使成品料粒度更均匀，提高了销量。为客户直接创造了更高的收益。

高清大图

工作原理

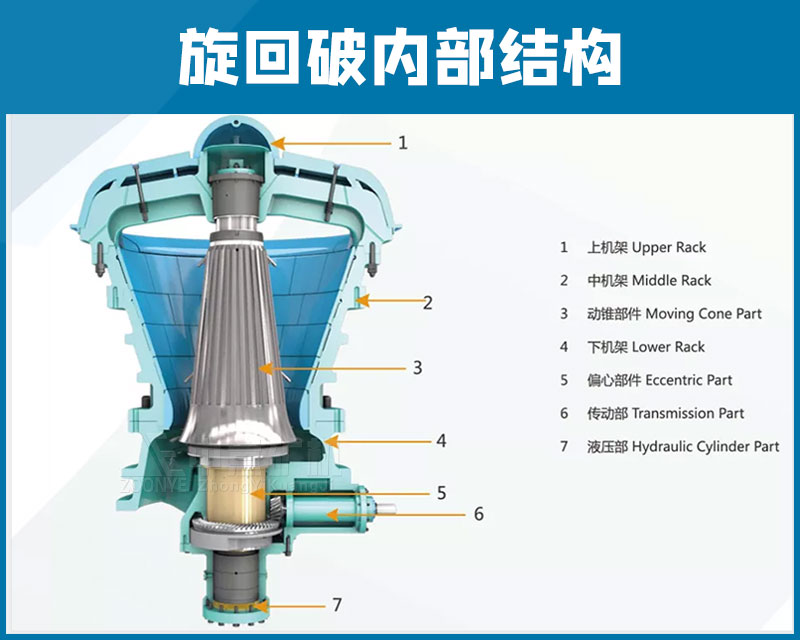

　　旋回式破碎机主要由横梁部、上中下机架部、动锥部、偏心套部、传动部和液压缸部等组成。 在设备工作时，由电动机带动水平轴旋转，水平轴通过齿轮带动偏心套旋转，再由偏心套带动动锥部做圆周摆动，从而实现连续的挤压破碎石块。 可通过调节动锥底部的液压缸改变排矿口的大小，方便调整产品粒度；同时液压缸也提供过铁保护功能，当有不能破碎的物体进入破碎腔时，液压缸能自动使动锥下落释放物体，保护破碎机。

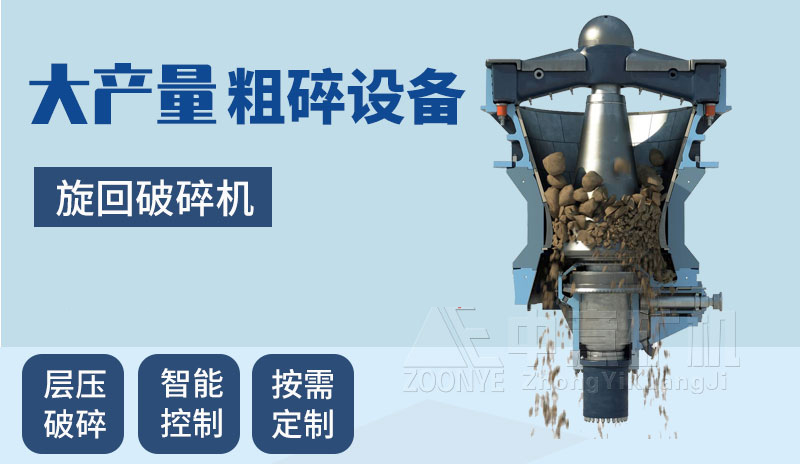

　　旋回破碎机由传动、机座、偏心套、破碎圆锥、中架体、横梁、原动、油缸、液压、滑车、电气和干、稀油润滑等部分组成。电动机经皮带轮和圆锥齿轮带动偏心套转动，当偏心套转动时就带动破碎圆锥绕破碎机中心作旋摆运动。从而使破碎圆锥表面时而靠近时而离开固定圆锥表面，使给入破碎腔内的物料不断受到挤压和弯曲作用而被破碎。被破碎的物料靠自重从破碎腔底部排出。

性能优势

1、破碎率高
由于破碎率较高，所以产出的产品粒度较小。这样减少了皮带机转运点的压力，从而减少了物料处理成本，降低了停车时间并且减少了维护成本。
2、产品粒形好
特殊的衬板及破碎腔结构可以生产更多的有价值的立方体块状产品，减少了细碎颗粒的产出。
3、工艺简单
特别的设计意味着破碎机不会有过饱进料，简化了生产线的设计，省去了过渡料堆。
4、维护成本低
使用了球面轴承，替代了衬套的设计，在这个区域消除了点加载-延长了轴承的寿命，降低了停车时间，减少了维护成本。
5、进料粒度大
球面轴承使得破碎腔内的偏心运动更强，从而可以有效地挤压破碎非常大的进料。
6、排矿口可调
球面轴承能够允许设置较小的排矿口，从而能在较高的设置下产生较小的产品粒度。
7、可破碎较硬的磨性材料
重载旋回设计对于破碎像铁矿石这样较硬的磨性材料是理想的选择。

本文编辑：中意QHC
